HW1000

Modelos e Configurações

Capacidade e Dimensões

1. Dimensões externas do equipamento:
Largura 1303 mm × Profundidade 846 mm × Altura 917 mm.

Dimensões internas da câmara de operação:
Largura 938 mm × Profundidade 508 mm × Altura 591 mm.

2. Capacidade:
Pode acomodar facilmente de 600 a 900 placas de Petri de 90 mm de diâmetro, além de permitir a integração de diversos equipamentos de pequeno porte.

Estrutura

3. Design ergonômico geral
Plano frontal inclinado em 10°, painel frontal transparente de acrílico com 20 mm de espessura, operação sem luvas, amplo campo de visão e operação confortável e flexível.

4. Câmara de operação
Fabricada em material seguro e atóxico de grau alimentício, com vedação ativa, proporcionando melhor estanqueidade e facilitando o uso e a manutenção.

5. Painel frontal basculante
Equipado com dois amortecedores pneumáticos para abertura e fechamento facilitados, permitindo a transferência de equipamentos ou grandes quantidades de amostras para dentro ou fora da câmara, além de facilitar limpeza profunda, manutenção e revisões.

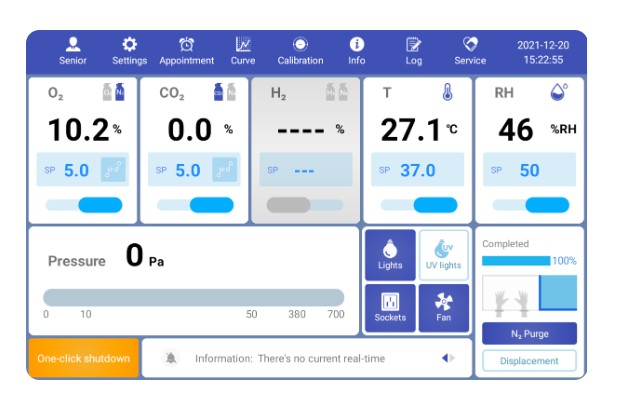

6. Tela de controle
Tela sensível ao toque capacitiva colorida de 10,1 polegadas, com monitoramento e registro em tempo real dos parâmetros de cultivo, de fácil operação.

7. Sistema de intertravamento da câmara de transferência (Airlock)
O mecanismo de intertravamento entre as portas interna e externa impede que ambas sejam abertas simultaneamente, garantindo transferência rápida e segura.

8. Sistema de operação sem luvas
Permite controlar operações como evacuação e insuflação por meio de pedal ou diretamente pela tela.

9. Câmara de transferência de grande capacidade (27 L)

• Dimensão da porta interna: 225 × 321 mm
• Dimensão da porta externa: 175 × 280 mm
• Capacidade para transferir até 80 placas de Petri de 90 mm por ciclo

Parâmetros configuráveis na tela:

• Tempo de purga com nitrogênio: 0–999 segundos
• Número de ciclos de substituição a vácuo: 0–99
• Grau de vácuo: 0–65%

Sistema de Controle

10. Controle com um toque

Através da tela touchscreen, é possível ligar ou desligar com um único toque:

• Concentração de oxigênio
• Concentração de CO₂
• Temperatura
• Umidade
• Pressão
• Ventilação
• Iluminação

O botão “Parada Geral” interrompe todos os controles simultaneamente.

11. Controle de Oxigênio

• Faixa: 0,1% a 99,9%
• Precisão:
  • ±0,1% quando O₂ < 90%
  • ±0,2% quando O₂ > 90%
• Exibição em porcentagem (%) ou pressão parcial absoluta (mmHg)
• Calibração com um clique para ponto zero e gás padrão
• Lembrete automático de calibração programável entre 1 e 999 dias

12. Controle de Dióxido de Carbono (CO₂)

• Faixa: 0,1% a 30%
• Precisão: ±0,1%
• Permite calibração realizada pelo próprio usuário

13. Controle de Temperatura

• Faixa: temperatura ambiente +3°C até 45°C
• Precisão: ±0,1°C

14. Controle de Umidade

Sistema padrão de umidificação com armadilha fria semicondutora.

• Umidade controlada da câmara principal: até 85% UR
• Inclui:
  • 2 mini-incubadoras de 10 L
  • 1 mini-incubadora de 20 L

As mini-incubadoras possuem membrana hidrofóbica e podem atingir 90–95% de umidade relativa, sendo adequadas para culturas de células de mamíferos com alta exigência de umidade e prevenção de desidratação.

15. Controle de Pressão Positiva

• Pressão positiva ajustável: 0–100 Pa
• Protege as amostras contra contaminação externa
• Interface gráfica exibe a pressão interna em tempo real
• Faixa de indicação do medidor: 0–700 Pa
• Permite exibição de pressão negativa

Funções e Configurações

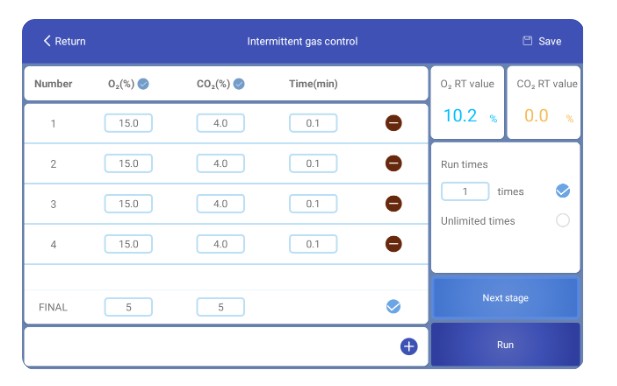

16. Controle Intermitente de Gases

Permite programação automática de ciclos de oxigênio e dióxido de carbono:

• Configuração independente de:
  • O₂
  • CO₂
  • Tempo
  • Número de ciclos

Recursos:

• Até 10 segmentos de gradiente
• Ciclos limitados: 1–999
• Ciclos ilimitados
• Configuração de concentrações de manutenção
• Exibição gráfica e em curvas
• Consulta de dados históricos

17. Função de Agendamento

Permite programar:

• Oxigênio
• CO₂
• Temperatura
• Umidade
• Iluminação
• Lâmpada UV
• Sistema de purificação

Duração programável:

• 0 a 10.080 minutos (7 dias)

Exibição do tempo restante em tempo real.

18. Tomadas Internas

Equipado com 3 tomadas elétricas internas para:

• Pipetas eletrônicas
• Pipetas longas
• Centrífugas portáteis
• Microscópios compactos
• Outros pequenos equipamentos

19. Sistema de Filtragem HEPA

Filtro HEPA H14 padrão.

Atende ao padrão de limpeza ISO Classe 3, protegendo as amostras contra contaminação.

20. Sistema UV

Equipado com duas lâmpadas UV para desinfecção:

• Dos filtros HEPA
• Do gás presente na câmara

Tempo de funcionamento ajustável até 10.080 minutos.

21. Iluminação

Sistema padrão de iluminação LED.

• 5 níveis de intensidade ajustáveis.

22. Sistema de Transferência Unitária

Inclui sistema para transferência individual de:

• Placas
• Frascos
• Recipientes

23. Interface para Cabos e Sondas Externas

Interface padrão para equipamentos de terceiros, podendo ser utilizada para:

• Calibração de temperatura
• Calibração de gases
• Outras aplicações de monitoramento

Gerenciamento de Usuários, Dados e Segurança

24. Controle de acesso

Sistema de login com senha em três níveis de permissão:

• Administrador
• Usuário
• Visitante

25. Exibição de Curvas

Visualização em tempo real e histórica de:

• Oxigênio
• CO₂
• Temperatura
• Umidade
• Pressão da câmara

26. Exportação de Dados

Permite consulta e exportação independente dos dados históricos.

27. Registro de Operações

Consulta de logs contendo:

• Horário
• Usuário
• Operação realizada

28. Histórico de Alarmes

• Armazenamento por até 180 dias
• Consulta de alarmes atuais e históricos
• Seleção de períodos específicos
• Visualização detalhada dos eventos
• Exportação dos registros

29. Informações do Fabricante e Distribuidor

Exibição de:

• Telefone
• Fax
• Website
• Endereço

Facilitando suporte técnico e assistência.

30. Sistema Operacional

Interface em idioma chinês, desenvolvida para atender às necessidades dos usuários chineses.

31. Segurança e Alarmes

Alarmes e proteção automática para desvios em:

• Concentração de oxigênio
• Concentração de CO₂
• Temperatura
• Umidade
• Pressão da câmara

Todos os eventos ficam registrados e podem ser consultados no histórico de alarmes.
